Som leverantör av styrsystemskretskortsmontering har jag varit djupt involverad i branschen under ganska lång tid. Att designa testpunkter i styrsystems PCB-montage är ett avgörande steg som inte kan förbises. Det spelar en viktig roll för att säkerställa kvaliteten och funktionaliteten hos slutprodukten. Så, vad är kraven för design av testpunkter vid montering av styrsystems PCB? Låt oss dyka in.
1. Tillgänglighet
Ett av de mest grundläggande kraven för testpunkter är tillgänglighet. När vi testar ett PCB måste vi enkelt kunna ansluta vår testutrustning till testpunkterna. Detta innebär att testpunkterna bör placeras i områden där de inte blockeras av andra komponenter. Till exempel, om det finns stora kondensatorer eller kontakter på kretskortet, bör testpunkterna placeras på ett sätt så att dessa komponenter inte blockerar sonderna på testutrustningen.
I styrsystemskretskort finns det ofta många komponenter tätt packade. Så det krävs noggrann planering för att säkerställa att testpunkterna är tillgängliga. Vi har inte råd att ha en situation där vi måste ta bort andra komponenter bara för att komma åt en testpunkt. Det skulle inte bara vara tidskrävande utan kan också skada kretskortet under borttagnings- och ominstallationsprocessen.
2. Elektrisk isolering
Elektrisk isolering är ett annat viktigt krav. Testpunkter bör vara elektriskt isolerade från varandra för att undvika kortslutning eller störningar under testning. Om två testpunkter är för nära varandra och inte är ordentligt isolerade, finns det en risk att testutrustningens sonder av misstag vidrör varandra, vilket orsakar en kortslutning. Detta kan leda till felaktiga testresultat eller till och med skada på PCB.
Vi måste också se till att testpunkterna är isolerade från andra elektriska vägar på kretskortet. Till exempel, om en testpunkt placeras för nära ett högspänningsspår, kan den ta upp elektriskt brus, vilket skulle påverka testresultaten. För att uppnå elektrisk isolering kan vi använda tekniker som att lägga till spelrum mellan testpunkter och andra elektriska element, eller använda isoleringsmaterial.
3. Storlek och form
Storleken och formen på testpunkter har stor betydelse. De måste vara tillräckligt stora för att rymma sonderna i testutrustningen. Om testpunkterna är för små kan det vara svårt att exakt placera sonderna på dem, vilket leder till opålitliga testresultat. Å andra sidan, om de är för stora, kommer de att ta upp mer utrymme på kretskortet, vilket inte är idealiskt, särskilt när det handlar om utrymme - kretskort med begränsat styrsystem.
När det gäller formen används ofta cirkulära eller fyrkantiga testpunkter eftersom de är lätta att tillverka och ger en stabil yta för sonderna. En del testutrustning kan ha specifika krav på formen på testpunkterna, så vi måste ta hänsyn till det också.
4. Placering för funktionstestning

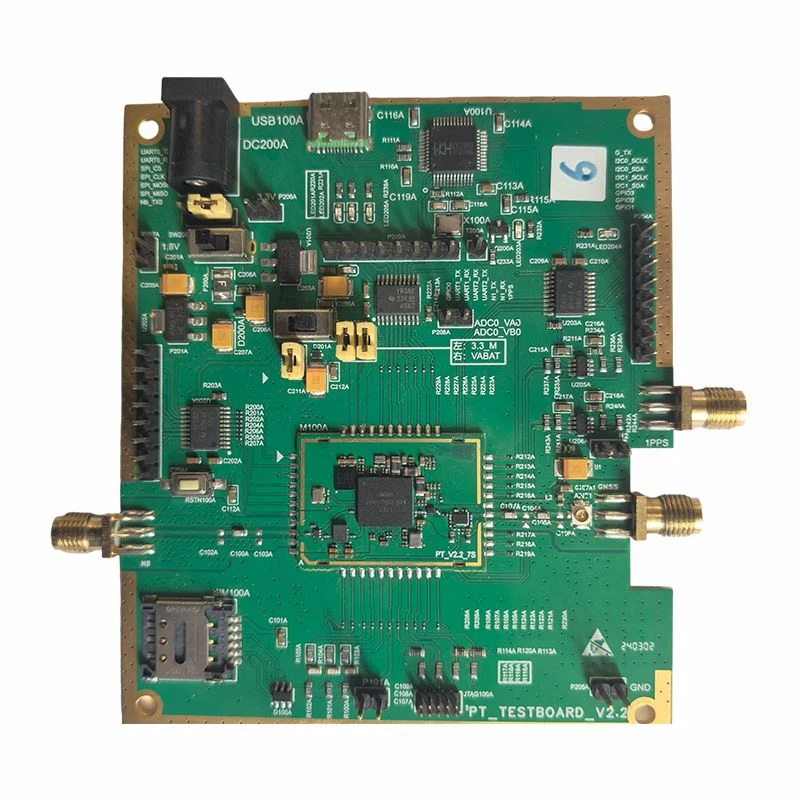

Testpunkterna bör placeras strategiskt för att möjliggöra omfattande funktionstestning av styrsystemets PCB. Vi måste identifiera de elektriska nyckelnoderna på kretskortet som är kritiska för att systemet ska fungera korrekt. Till exempel i enPCBA för utrustningsdetektering, kan vi behöva placera testpunkter vid sensorernas ingångs- och utgångsterminaler, såväl som vid strömförsörjningspunkterna.
Genom att testa dessa nyckelnoder kan vi snabbt identifiera om det finns några problem med signalflödet, kraftfördelningen eller komponentfunktionaliteten. I enSmart Grid Control Module PCBA, bör testpunkter placeras vid kommunikationsgränssnitten, styrsignalledningarna och strömhanteringssektionerna för att säkerställa att alla aspekter av modulen fungerar korrekt.
5. Kompatibilitet med testutrustning
Testpunkterna måste vara kompatibla med testutrustningen som vi kommer att använda. Olika testutrustningar har olika sondstorlekar, former och anslutningsmetoder. Till exempel använder vissa automatiserade testmaskiner flygande sonder, medan andra använder spikfixturer.
Vi behöver utforma testpunkterna på ett sätt så att de enkelt kan kopplas till den specifika testutrustningen. Om testpunkterna inte är kompatibla kan vi behöva modifiera testutrustningen eller PCB, vilket kan vara kostsamt och tidskrävande.
6. Termiska överväganden
I styrsystemskretskort kan det finnas komponenter som genererar en betydande mängd värme. Testpunkter bör placeras i områden där temperaturen ligger inom det acceptabla området för testutrustningen. Höga temperaturer kan påverka testresultatens noggrannhet och till och med skada testsonderna.
Vi måste också överväga den termiska expansionen av PCB-materialet. Om testpunkterna är placerade i ett område som utsätts för mycket termisk expansion, kan det göra att testpunkterna flyttas eller blir felinriktade, vilket gör det svårt att ansluta testutrustningen.
7. Dokumentation
Korrekt dokumentation av testpunkterna är väsentligt. Vi måste tydligt markera plats, funktion och elektriska egenskaper för varje testpunkt på PCB-layoutfilerna och testplanerna. Denna dokumentation hjälper testteamet att snabbt förstå syftet med varje testpunkt och hur man använder dem effektivt.
Den fungerar också som referens för framtida produktrevisioner eller felsökning. Om det finns några problem med PCB under produktionen eller i fält kan dokumentationen användas för att snabbt identifiera relevanta testpunkter för vidare undersökning.
8. Kostnad - Effektivitet
Slutligen måste vi ta hänsyn till kostnadseffektivitet när vi utformar testpunkter. Att lägga till för många testpunkter kan öka tillverkningskostnaden för PCB, eftersom det kräver mer material och bearbetningstid. Å andra sidan kan för få testpunkter leda till ofullständig testning, vilket kan leda till att defekta produkter skickas till kunder.
Vi måste hitta en balans mellan antalet testpunkter och den testnivå som krävs. Genom att noggrant analysera de kritiska områdena i styrsystemets PCB kan vi fastställa det minsta antal testpunkter som behövs för att säkerställa tillförlitlig testning utan att överinvestera i onödiga testpunkter.
Sammanfattningsvis är design av testpunkter i styrsystems PCB-montage en komplex process som kräver noggrant övervägande av flera faktorer. Som leverantör av styrsystemskretskortsmontering strävar vi efter att uppfylla alla dessa krav för att tillhandahålla högkvalitativa PCB till våra kunder. Om du är på marknaden för styrsystemskretskort och vill diskutera dina specifika behov, hör gärna av dig för en upphandlingsdiskussion.
